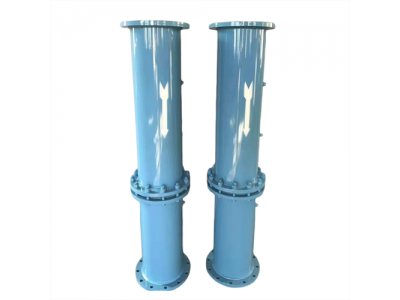

点击图片查看原图
一、产品结构组成
1.孔板流量计的主要结构是由进流体管路，取压嘴，密封圈，连接螺栓与螺母，法兰、孔板、密封垫、出流体管路等组成。
2.节流装置组成
a、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
b、取压装置：环室、取压法兰、夹持环、导压管等
c、连接法兰(各种标准及其它设计部门的法兰)、紧固件。
d、测量管
二、使用及注意事项
1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2%。
2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。
3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。
4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。
5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
矿用孔板流量计规格材质型号均可定制，每一次的挑战都是成长的机遇，每一份努力都会累积成成功的基石。相信自己，相信团队，我们一起努力，用真诚和热情度过每一个难关。
