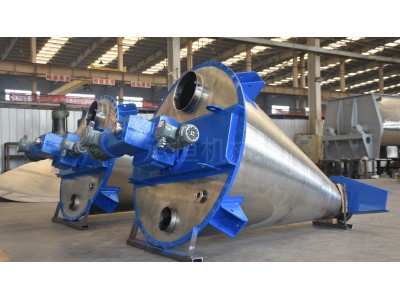

立式锥形螺带混合机设备CH-CZX-3000

二、结构包括：

（1）传动系统：有螺旋轴的自转运动及其随转臂沿筒壁周转的公转运动。公转、自转采用分开传动的方式，两部分均采用速比大、效率高的定型摆线针轮减速器，通过圆锥齿轮分配和换向，传至两转臂。

（2）筒体：本机的容器制成倒圆锥形，其目的就是为了满足物料在螺杆提升作用下有足够的物料交替循环，因而容器必须有恰当的圆锥角。

（3）转臂、螺旋器：螺旋器由螺杆和螺旋片组成，它是混合物料的直接工作机件。为了保证螺杆的刚度，减轻重量，且有利于螺旋片的焊接，设计中螺杆采用.20钢管。螺旋叶片以一定的直径与节距，

按右旋方向焊制。螺杆的上端与横臂相连，下端拉杆相连，两侧对称。这种三角形对称受力构件的联接形式受力平衡，改善了构件的受力状态。螺杆下端可依赖拉杆的拉撑独立于容器，不必在设备底部设置

固定的底部支承结构。

（4）放料阀：设备底部取消了底部轴承，有利于放料。本机设计了由两块扇孔板交迭起来的放料阀，该阀结构简单，不占空问，放料孔大小可随意控制，操作简便，物料可以放净，并且可以方便地拆

洗，故有利于洗清和维修设备。



三、立式锥形螺带混合机产品优势：

 1.稳定性高，方便维护；

     2.标准化的搅拌驱动箱以确保运行稳定、维修成本低；搅拌器采用悬臂轴结构，轴承端不与物料接触。立式锥形混合机的搅拌浆与容器壁之间间隙非常小，以防止物料粘结。

     3.丰富的应用经验及极有针对性的非标设计能力针对行业，原料及成品特性，压力温度要求，固液比例，配套工艺等；世赫工业会在驱动装置、操作性、密封性等方面开发具有针对性的解决方案。
