KHP 煤矿用带式输送机保护装置 显示更直观

KHP 煤矿用带式输送机保护装置用途

煤矿用带式输送机保护装置是根据新版《煤矿安全规格》中关于井下带式输送机保护的有关规定而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进，同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等同类产品比较有了不同程度的提高。

本装置适用于有爆炸性甲烷气体和煤尘的环境中、露天煤矿、选煤厂等工作场所，用来对带式输送机进行综合保护及控制。

KHP 煤矿用带式输送机保护装置主要功能

□具有打滑、堆煤、超温、跑偏、烟雾、撕

裂、急停、张力自动调整等保护功能；

□多台输送机间连锁、故障对位显示等功能；

□具有语音预警，语音报警功能。

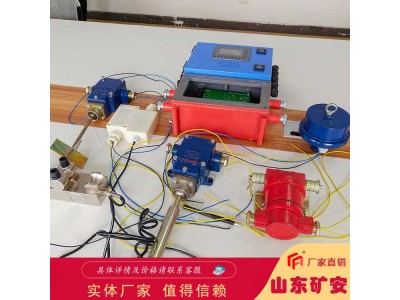

KHP 煤矿用带式输送机保护装置组成

名称         型号         防爆型式        煤安证号

矿用隔爆兼本安型可编程控制箱 KXJ127(D)    Ex d[ib] Ⅰ Mb     MAB190339

矿用隔爆兼本安型可编程控制箱 KXJ127(E)    Ex d[ib] Ⅰ Mb     MAB190337

矿用隔爆兼本安型可编程控制箱 KXJ127(F)    Ex d[ib] Ⅰ Mb     MAB190338

煤矿用烟雾传感器            GQQ5(A)      Ex ib Ⅰ Mb       MFB190155

矿用急停闭锁开关            KHJ12/0.5     Ex ib Ⅰ Mb       MAA190014

矿用本安型急停闭锁开关      KHJ12/1.5     Ex ib Ⅰ Mb       MFB221003

煤矿用跑偏传感器            GEJ30        Ex ib Ⅰ Mb       MFB190153

煤矿用撕裂传感器           GVD1200      Ex ib Ⅰ Mb       MFB190156

煤矿用堆煤传感器           GUJ30         Ex ib Ⅰ Mb       MFB190159

煤矿用温度传感器         GWD100(A)      Ex ib Ⅰ Mb        MFB190158

煤矿用速度传感器         GSC10(A)        Ex ib Ⅰ Mb        MFB190157

矿用本安型张力传感器     GAD10(A)        Ex ib Ⅰ Mb        MFB190160

矿用隔爆型电磁阀         DFB20/8         Ex d Ⅰ Mb        MAJ180005

矿用本安型扩音电话       KTK18           Ex ib Ⅰ Mb        MHB220171

矿用隔爆兼本安型可编程控制箱主要技术指标

输入信号  型号       KXJ127(D)      KXJ127(E)     KXJ127(F)

无源开关量信号          9路          9路         6路

非安无源开关量信号      4路

高低电平信号            1路          1路         1路

（0 ～ 10）V 电压信号   4路          2路

（0 ～ 2）V 电压信号    1路          1路        1路

（4 ～ 20）mA 电流信号  1路         1路        1路

输出信号

无源开关量信号           8路         5路        4路

RS485信号  接口数量     2路         1路        1路

传输速率   19200bps    19200bps    19200bps

zui大传输距离    2km         2km      2km

以太网信号       1路

音频信号         1路        1路       1路

语音报警声级强度不小于 85dB（A）  85dB（A）  85dB（A）

基本功能

显示功能：具有故障显示功能，显示对应的故障状态及运转状态。

报警功能：具有故障时语音报警功能

运行方式

控制箱具有集控、单台或强行无保启动三种运行方式。
