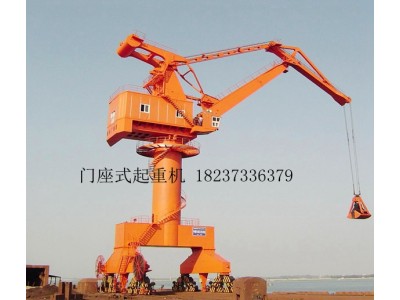

门座式起重机的变幅机构的工作原理是什么

    1.山东威海门座式起重机销售厂家18237336379门座式起重机的变幅机构是控制臂架（吊臂）升降、调整作业幅度（即吊具中心线至回转中心的水平距离）的核心装置，其工作原理围绕 “改变臂架倾角以调整作业半径” 展开，同时需平衡臂架自重及吊载产生的力矩，确保作业稳定。以下从动力传递、幅度调整机制、平衡与安全控制三方面详细说明：

    一、核心功能与基本构成

    变幅机构的核心功能是通过改变臂架的仰角（臂架与水平面的夹角），实现吊载在水平方向的移动（幅度增大时，吊载远离回转中心；幅度减小时，吊载靠近回转中心）。

    其基本构成包括：

    （1）驱动装置：电机（或液压马达）、减速器、制动器等，提供动力并控制速度与启停。

    （2）传动机构：根据驱动方式不同，分为绳索式（滑轮组、钢丝绳）或刚性式（液压油缸、齿条齿轮）。

    （3）平衡装置：如平衡重、补偿滑轮组等，用于平衡臂架自重产生的力矩，减少驱动负荷。

      (4)限位与安全装置：幅度限位器、力矩限制器等，防止超范围作业或超载。

    二、不同类型变幅机构的工作原理

    门座式起重机的变幅机构主要分为绳索滑轮式和液压油缸式，两者工作原理差异显著：

    （1） 绳索滑轮式变幅机构（传统中小型门座起重机常用）

    动力传递路径：电机通过减速器驱动卷筒旋转，卷筒收放钢丝绳，钢丝绳通过臂架上的滑轮组连接至臂架根部或变幅铰点，拉动臂架绕铰点转动（仰角增大或减小）。

    幅度调整机制：

    当卷筒收绳时，钢丝绳拉动臂架前端上升，臂架仰角增大，作业幅度减小（吊载靠近回转中心）。

    当卷筒放绳时，臂架在自重及吊载重力作用下下摆，仰角减小，作业幅度增大（吊载远离回转中心）。

    平衡设计：需配合平衡重或 “补偿滑轮组”，平衡臂架自重产生的倾覆力矩。例如，当臂架幅度增大时，平衡重通过钢丝绳同步移动，抵消臂架前端的下沉趋势，减少驱动电机的负荷。

    （2）液压油缸式变幅机构（大型或高效门座起重机常用）

    动力传递路径：液压泵输出高压油，通过控制阀组进入液压油缸的无杆腔或有杆腔，推动活塞杆伸缩，直接驱动臂架绕铰点转动。

    幅度调整机制：

    当活塞杆伸出时，油缸长度增加，推动臂架仰角增大，幅度减小。

    当活塞杆缩回时，油缸长度缩短，臂架在自重及吊载作用下下摆，仰角减小，幅度增大。

    优势与平衡逻辑：液压驱动具有输出力大、调速平稳、响应快的特点，且油缸本身可通过液压锁实现可靠制动。平衡重的设计需与油缸推力匹配，确保臂架在任何幅度下，油缸受力处于合理范围（避免过载）。

    三、关键设计要点：力矩平衡与幅度补偿

    （1）变幅过程中，臂架自重和吊载会产生绕回转中心的力矩，若不平衡，会导致驱动装置负荷剧增甚至结构变形。因此，变幅机构需满足 “恒功率或恒力矩” 平衡 ：

    例如，当幅度增大（吊载远离回转中心）时，吊载产生的力矩增大，此时需通过平衡重的力矩同步增大（如平衡重随幅度增大而外移），或通过变幅机构的传动比设计（如绳索滑轮组的倍率变化），使驱动功率保持稳定。

    （2）部分高级变幅机构还配备 “幅度补偿装置”，确保变幅过程中吊载在水平方向匀速移动（而非圆弧运动），避免吊载上下晃动影响作业精度（如港口装卸集装箱时）。

    四、安全控制逻辑

    变幅机构的安全运行依赖于幅度限位和力矩限制器的协同作用：

    （1）幅度限位器通过行程开关或角度传感器，限制臂架的最大 / 最小仰角（即最大 / 最小幅度），防止臂架与门架碰撞或吊载超出安全范围。

    （2）力矩限制器实时监测吊载重量与当前幅度的乘积（即实际力矩），若超过额定力矩，立即切断变幅动力（禁止幅度增大或吊载上升），避免整机倾覆。

    2.门座式起重机变幅机构的工作原理本质是 “通过动力驱动改变臂架仰角，配合平衡装置抵消力矩，实现作业幅度的精确调整”。绳索式依赖钢丝绳滑轮传递力，结构简单但效率较低；液压式通过油缸直接驱动，响应快且承载能力强，广泛应用于大型设备。其核心设计目标是在保证幅度调整灵活的同时，实现力矩平衡与安全可控，确保起重机在不同工况下的稳定运行。
