龙门吊支架设计中，如何平衡结构强度和轻量化需求？

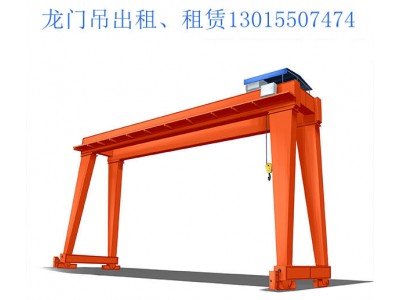

    1、广东江门龙门吊出租厂家13015507474介绍龙门吊支架设计中平衡结构强度与轻量化需求，需从材料选型、结构拓扑优化、载荷路径设计等多维度协同，在满足安全系数的前提下实现重量最优解。以下结合力学原理与工程实践展开分析：

    一、材料科学的突破：高强度与低自重的匹配

    （1）高性能钢材的分级应用

主体结构：采用 Q460C/Q690D 高强度钢（屈服强度 460/690MPa），相比传统 Q345 钢减重 30%~40%，同时满足焊缝冲击功≥34J（-20℃）。例如：

60 米高支架若用 Q345 钢，立柱壁厚需 28mm；改用 Q690D 后，壁厚可减至 16mm，单立柱重量减少约 45 吨。

关键节点：应力集中区（如支架与主梁连接点）采用铸钢件（如 GS-20Mn5N），通过铸造工艺优化截面形状（如渐变式过渡圆角 R≥100mm），在减轻节点重量的同时降低应力集中系数（Kt 从 3.0 降至 1.8）。

    （2）复合材料的创新应用

轻量化拉杆：侧向稳定拉杆采用碳纤维复合材料（抗拉强度≥3000MPa，密度 1.8g/cm3），替代传统钢拉杆（密度 7.85g/cm3），相同承载力下重量减少 70%。例如：直径 50mm 的钢拉杆重约 15kg/m，碳纤维拉杆仅 4.2kg/m，10 米长拉杆可减重 108kg。夹层结构面板：检修平台脚手板采用铝合金蜂窝板（面板 6061-T6，芯材铝蜂窝），重量比钢制脚手板轻 60%，同时满足承载力≥2.5kN/m2。

    二、结构拓扑优化：载荷路径与材料分布的精准设计

    （1）基于有限元分析的拓扑优化：通过 ANSYS 等软件进行拓扑优化，以 “最小重量 + 最大刚度” 为目标函数，在支架模型中模拟实际载荷（如自重、吊重、风载）：空载时，支架主要承受风载（风压≥0.55kN/m2），优化后立柱截面呈 “工” 字形，翼缘板承受弯曲应力，腹板抵抗剪切力；满载时，支架承受偏心弯矩（吊重偏离中心≤2% 跨度），通过拓扑优化在立柱内侧增加加劲肋（间距≤1.5m），局部增厚受压区腹板（厚度差≤3mm）。

    （2）桁架结构替代实腹梁：对高度＞80 米的超大型支架，立柱采用钢管桁架结构（如四肢格构柱）：主肢用 φ325×12mm 钢管（Q355B），缀条用 φ140×8mm 钢管，相比箱型实腹梁减重 50% 以上；桁架节点采用相贯焊（支管与主管夹角≥30°），通过节点板加强（厚度≥16mm），确保节点强度不低于构件强度的 1.2 倍。

    三、载荷传递路径优化：减少冗余材料消耗

    （1）刚柔结合的载荷分配

顶部支撑设计：支架与主梁连接处采用 “刚性支撑 + 弹性补偿” 组合：刚性支撑（如销轴连接）传递垂直载荷，弹性支撑（如碟形弹簧组）吸收水平振动，减少支架因动态载荷产生的附加应力（降幅≥25%）；弹性支撑刚度根据主梁跨度计算，例如跨度 120 米时，弹性支撑刚度设为 5×10^5 N/m，确保支架水平位移≤8mm。

    （2）动态载荷缓冲机制：在支架底部行走台车与轨道间设置液压缓冲器（行程≥100mm），当龙门吊紧急制动时吸收动能（制动加速度≤0.5m/s2），减少支架底部冲击载荷（峰值力降低 40%），从而可减薄底部立柱壁厚（从 20mm 减至 14mm）。

    四、制造工艺创新：减材与增材制造的协同

    （1）激光切割与折弯的精准加工：支架钢板采用光纤激光切割（精度 ±0.1mm），复杂截面（如变截面立柱）通过数控折弯机加工（折弯角度偏差≤0.5°），减少传统焊接工艺的材料冗余（边角料浪费从 15% 降至 5%）。

    （2）3D 打印技术应用：制造应力集中区的异形连接件：如支架顶部的球铰支座，通过 SLM（选择性激光熔化）技术用 316L 不锈钢打印，相比传统铸造件减重 30%，同时消除砂眼等铸造缺陷（探伤等级达 ISO 10675-1 B 级）。

    2、龙门吊支架的强度与轻量化平衡，核心在于通过材料性能升级、结构拓扑优化、载荷路径重构实现 “材料按需分布”：高强度钢材和复合材料解决材料强度与重量的矛盾，有限元拓扑优化消除冗余材料，刚柔结合的载荷传递减少附加应力。这种设计使现代龙门吊支架在承载能力提升 20% 的同时，重量降低 40%~50%，既满足造船、港口等场景的重载需求，又通过轻量化减少能耗（运行功率降低 15%~20%），实现经济性与安全性的统一。
