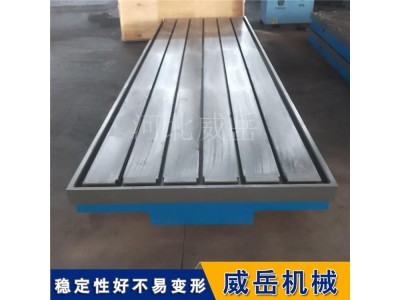

大型T型槽铸铁平台定制 3级精度 承重8吨 支持来图加工

振动测试平台是汽车制造、电子设备等领域检测产品抗振性能的核心设备，其精度直接决定测试数据的可靠性。然而，长期高频振动、设备移位、工装磨损等因素，容易导致平台精度失控，出现振幅偏差、频率漂移或台面倾斜等问题。此时，借助T型槽平台的刚性基准和灵活适配性，通过工装进行快校准，能恢复测试精度。以下详解3种实用的工装解决方案。​

1.水平度校准工装：解决台面倾斜导致的精度偏差​

振动测试平台若台面倾斜，会使样品受力不均，导致振动方向与测试要求偏离，直接影响数据准确性。利用T型槽平台的高精度基准面，搭配“可调式水平校准工装”可快解决这一问题。​

该工装由带刻度的调节螺栓、水平仪支架和定点滑块组成：将定点滑块嵌入T型槽内，通过螺栓固定水平仪支架，支架上放置0.02mm/m精度的框式水平仪。校准步骤如下：​

先在T型槽平台上标记振动台的安装基准线，确保振动台与T型槽平行；​

分别在振动台台面的X轴、Y轴方向放置水平仪，读取倾斜数值；​

通过调节振动台底部与T型槽平台连接的可调螺栓（利用T型槽固定），逐步调整台面至水平仪气泡居中，使水平度误差控制在0.05mm/m以内。​

这种方案的优势在于工装可通过T型槽快定点，调节过程可视化，适合高频使用后的日常校准。​

2.振幅校准工装：应对振动参数漂移的核心方案​

振幅是振动测试的关键参数，若平台振幅与设定值偏差超过5%，会导致产品抗振测试结果失真。针对这一问题，“激光振幅校准工装”结合T型槽的固定优势，能实现高精度校准。​

工装包含激光位移传感器、磁性固定座和数据采集模块：将磁性固定座吸附在T型槽平台边缘（或通过T型螺栓固定），传感器发射端对准振动台台面的反光标靶，采集模块实时显示振幅数据。校准流程为：​

设定振动台的标准振幅（如1mm、2mm），启动设备进入稳定振动状态；​

T型槽平台的刚性确保了传感器固定座无晃动，避免了校准过程中因基准不稳导致的测量误差，尤其适合高频、大振幅的振动台校准。振动测试平台精度失控时，借助T型槽平台的基准优势和上述3种工装解决方案，能快定点问题并校准：水平度工装解决台面倾斜，振幅工装修正参数漂移，共振工装去掉干扰因素。实际操作中，需根据具体精度问题选择对应方案，同时利用T型槽的灵活适配性确保工装安装牢固。定期通过这些方法校准，不仅能保障测试数据的可靠性，还能延长振动设备的使用寿命，为产品质量检测提供坚实的技术支撑。
