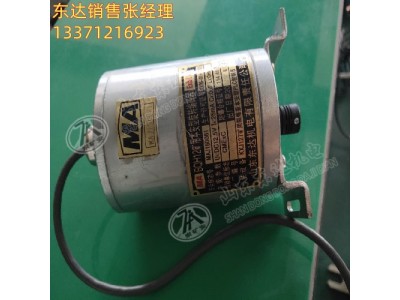

BQH12（A）矿用本安型编码器 用于煤矿井下 给PLC采集信号

销售咨询：张经理13371216923

概述

BQH12（A）矿用本安型编码器(以下简称编码器)可用于煤矿有甲烷、煤尘爆炸危险的场合。

编码器安装在绞车的输出轴或减速机输出轴等处，给 PLC 采集信号，当绞车起动时，安装于绞车旋转部件上的旋转编码器旋转而感应出同步脉冲，经过操作箱接口，通信电缆进入电控箱进行距离计算，并将此距离和绞车运行状态在操作台显示器中显示。

基本参数

1.工作电压：DC12V ； 工作电流：≤25mA。

2.输出信号：A、B两路脉冲信号

3.外形尺寸：134 mm×94mm×72mm。

主要技术参数

1.输出脉冲：600 个/转；

2.输出信号：脉冲高电平≥DC 12V；脉冲低电平≤DC 0.5V。

3.本安参数：Ui：12.5V Ii：1.0A Ci：0uF Li：0mH。

五、工作原理

编码器为增量型旋转编码器， A、B 两相输出，正向旋转时，A 相超前 B 相；反向旋转时，B 相超前 A 相；两路脉冲信号相位差为 90°±45°，脉冲信号占空比≥30%。通过旋转的光栅盘和光耦产生可识别方向的计数脉冲信号。编码器与绞车保护控制装置主机连接，将编码器测量脉冲传输至主机 PLC，判断绞车的速度。
