ZMK127(A)气动风门控制用电控装置（自动风门）保证行人和车辆顺利通过

销售咨询：张经理13371216923

煤安证号：MAJ200469

概述

ZMK127(A)型气动风门控制用电控装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施自动控制、智能控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。

功能特点

本装置用单片机集成自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。

控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门，延时7秒后（经遥控器可调），自动控制执行机构动作，关闭风门。

闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启，当打开的风门关闭后，控制器自动解锁。

手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。

语音提示功能：风门打开时，控制器控制声光报警箱提示语音信号。

装置组成及其主要技术参数

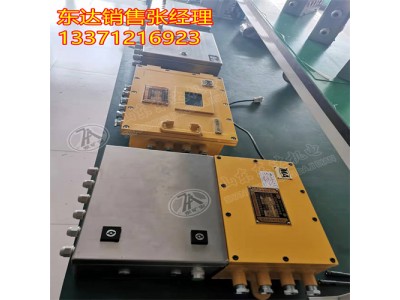

气动风门控制用电控装置控制器ZMK127-Z(A)、矿用本安型声光报警箱KXB12(A)、矿用本安型红外传感器接收器GUG8S(A)、矿用本安型红外传感器发送器GUG8F(A)、矿用本安型位置传感器GUC15、矿用本安型气动电磁阀CFHC10-0.8(A)、矿用本安型触控传感器ZP-12C(A)
